YB2防爆電機

生產廠家:河南省南洋防爆電機有限公司瀏覽量:已有人關注

YB2系列電動機采用新技術、新材料、新工藝，選材考究、制造精良，具有體積小、重量輕、外形美觀、功率大、效率高、噪聲低、振動小、運行安全可靠、使用維護方便等特點。主要用于煤礦、石油天然、石油化工和化學工業。電動機符合GB755-2000《旋轉電機定額和性能》、GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型"d" 》的規定，制成隔爆型電動機，防爆標志為ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，適用于具有爆炸性氣體環境的1區、2區危險場所。作為原動機使用，可廣泛應用在礦山、機械工業、石油化工工業、發電廠等工礦企業中，驅動各種通用機械：如壓縮機、水泵、破碎機、切削機床、運輸機械及其它機械設備。

本系列電動機的外殼防護和接線盒防護等級可選擇為IP54 或IP55，冷卻方式為IC411，安裝方式為IMB3，也可根據用戶要求制成不同的防護類型、冷卻方式、安裝方式。

YB2系列電機是在YB系列電機基礎上更新設計的電機，系列設計總結了YB系列電機在生產中改進、提高的經驗，應用了計算機輔助設計（CAD）、絕緣結構、機械結構、隔爆結構、工藝、材料、測試等領域的技術成果，借鑒同類產品的先進經驗技術，使得新系列電機性能更優，外形更美。是拖動一般用途機械的理想產品。本公司生產的yB2防爆電機防爆標志為Exd I、ExdⅡAT4、ExdⅡBT4，適用于有爆炸性氣體混合物存在的場所。其中ExdⅠ適用于有甲烷或煤塵存在的煤礦井下，非采掘工作面環境中；ExdⅡAT4、ExdⅡBT4適用于工廠Ⅱ類A級、B級電氣設備，溫度組分別為T1、T2、T3、T4組爆炸性混合物存在的環境。在YB2基本系列系列電動機的基礎上，可派生生產YB2-W戶外型、YB2-WTH戶外濕熱帶型等多種防爆產品。

防爆電機參數含義解釋
Ex:標志(防爆)
d:電氣設備防爆型式(隔爆型)
e:增安型
ia:本質安全型a類
ib:本質安全型b類
p:正壓型
o:充油型
q:充沙型
n:無火花型

yb2電動機型號代表意義:yb2-180M1-4W
Y:異步電動機
B:隔爆型
2:設計序號，2代表三次設計
180:機座的中心高(180mm)
M:機座長度(M表示中機座)
1:1號鐵心長
4:極數(4極)
W:特殊環境代號(戶外型)

電氣設備分類解析

II 類除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；

yb2防爆電機的安裝方式符合GB997《電機結構及安裝型式代號》及IEC34-7 的規定。本系列電動機有以下5 種基本結構型式：B3—機座帶底腳、端蓋無凸緣；B5—機座不帶底腳、端蓋有凸緣；B35—機座帶底腳、端蓋有凸緣；B14—機座不帶底腳、端蓋有小凸緣；B34—機座帶底腳、端蓋有小凸緣。本系列電動機在上述5 種基本結構上，可派生15 種常用結構及安裝型式見下表:

機座號	結構及安裝型式代號（IM）
80～112	B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35
132～160	B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
180～280	B3、B5、B35、V1
315～355	B3、B35、V1
400～450	B3、B35、V1

yb2系列防爆電機詳情參數表
電壓：380V		頻率：50Hz
電機型號	額定功率 (kW)	額定電流（A）	額定轉速（r/min）	效率% (η%)	功率因數 (cosφ)	額定轉矩 N.m	堵轉轉矩額定轉矩 Tst TN	堵轉電流額定電流 Ist TN	最大轉矩額定轉矩 Tmax TN	噪聲 db(A)	重量
同步轉速3000r/min
yb2-80M1-2	0.75	1.7	2875	80.7	0.83	2.5	2.3	6.8	2.3	67	32
yb2-80M2-2	1.1	2.4	2875	82.7	0.83	3.7	2.3	7.3	2.3	67	33
yb2-90S-2	1.5	3.2	2890	84.2	0.84	5.0	2.3	7.6	2.3	72	39
yb2-90L-2	2.2	4.6	2890	85.9	0.85	7.3	2.3	7.8	2.3	72	46
yb2-100L-2	3	6.0	2891	87.1	0.87	9.9	2.3	8.1	2.3	76	57
yb2-112M-2	4	7.8	2914	88.1	0.88	13.1	2.3	8.3	2.3	77	68
yb2-132S1-2	5.5	10.6	2937	89.2	0.88	17.9	2.2	8.0	2.3	80	87
yb2-132S2-2	7.5	14.2	2940	90.1	0.89	24.4	2.2	7.8	2.3	80	93
yb2-160M1-2	11	20.6	2930	91.2	0.89	35.9	2.2	7.9	2.3	86	136
yb2-160M2-2	15	27.9	2930	91.9	0.89	48.9	2.2	8.0	2.3	86	144
yb2-160L-2	18.5	34.4	2937	92.4	0.89	60.2	2.2	8.1	2.3	86	155
yb2-180M-2	22	40.5	2940	92.7	0.89	71.5	2.2	8.2	2.3	89	241
yb2-200L1-2	30	54.9	2950	93.3	0.89	97.1	2.2	7.5	2.3	92	275
yb2-200L2-2	37	67.4	2950	93.7	0.89	119.8	2.2	7.5	2.3	92	300
yb2-225M-2	45	81.7	2960	94.0	0.89	145.2	2.2	7.6	2.3	92	420
yb2-250M-2	55	99.6	2965	94.3	0.89	177.2	2.2	7.6	2.3	93	477
yb2-280S-2	75	135.2	2970	94.7	0.89	241.2	2.0	6.9	2.3	94	640
yb2-280M-2	90	161.7	2970	95.0	0.89	289.4	2.0	7.0	2.3	94	697
yb2-315S-2	110	195.1	2975	95.2	0.90	353.1	2.0	7.1	2.2	96	1060
yb2-315M-2	132	233.6	2975	95.4	0.90	423.7	2.0	7.1	2.2	96	1120
yb2-315L1-2	160	279.4	2975	95.6	0.91	513.6	2.0	7.1	2.2	99	1290
yb2-315L2-2	200	348.6	2975	95.8	0.91	642.0	2.0	7.1	2.2	99	1430
yb2-355M-2	250	435.7	2980	95.8	0.91	801.2	2.0	7.1	2.2	103	1749
yb2-355L-2	315	549.0	2980	95.8	0.91	1009.5	2.0	7.1	2.2	103	2060
同步轉速1500r/min
yb2-80M1-4	0.55	1.4	1400	80.7	0.75	3.8	2.3	6.3	2.3	58	31
yb2-80M2-4	0.75	1.8	1400	82.5	0.75	5.1	2.3	6.5	2.3	58	32
yb2-90S-4	1.1	2.6	1440	84.1	0.75	7.3	2.3	6.6	2.3	61	43
yb2-90L-4	1.5	3.6	1445	85.3	0.75	9.9	2.3	6.9	2.3	61	47
yb2-100L1-4	2.2	4.8	1440	86.7	0.81	14.6	2.3	7.5	2.3	64	56
yb2-100L2-4	3	6.3	1440	87.7	0.82	19.9	2.3	7.6	2.3	64	62
yb2-112M-4	4	8.4	1445	88.6	0.82	26.4	2.3	7.7	2.3	65	74
yb2-132S-4	5.5	11.4	1455	89.6	0.82	36.1	2.0	7.5	2.3	71	93
yb2-132M-4	7.5	15.2	1455	90.4	0.83	49.2	2.0	7.4	2.3	71	105
yb2-160M-4	11	21.5	1460	91.4	0.85	72.0	2.2	7.5	2.3	75	141
yb2-160L-4	15	28.8	1460	92.1	0.86	98.1	2.2	7.5	2.3	75	153
yb2-180M-4	18.5	35.3	1470	92.6	0.86	120.2	2.2	7.7	2.3	76	235
yb2-180L-4	22	41.8	1470	93.0	0.86	142.9	2.2	7.8	2.3	76	255
yb2-200L-4	30	56.6	1470	93.6	0.86	194.9	2.2	7.2	2.3	79	285
yb2-225S-4	37	69.6	1480	93.9	0.86	238.8	2.2	7.3	2.3	81	360
yb2-225M-4	45	84.4	1480	94.2	0.86	290.4	2.2	7.4	2.3	81	390
yb2-250M-4	55	102.7	1480	94.6	0.86	354.9	2.2	7.4	2.3	83	490
yb2-280S-4	75	136.3	1480	95.0	0.88	484.0	2.2	6.7	2.3	86	718
yb2-280M-4	90	163.2	1480	95.2	0.88	580.7	2.2	6.9	2.3	86	816
yb2-315S-4	110	199.1	1485	95.4	0.88	707.4	2.2	6.9	2.2	93	1050
yb2-315M-4	132	238.4	1485	95.6	0.88	848.9	2.2	6.9	2.2	93	1210
yb2-315L1-4	160	285.1	1485	95.8	0.89	1029.0	2.2	6.9	2.2	97	1290
yb2-315L2-4	200	355.7	1485	96.0	0.89	1286.2	2.2	6.9	2.2	97	1400
yb2-355M-4	250	439.6	1490	96.0	0.90	1602.3	2.2	6.9	2.2	101	1805
yb2-355L-4	315	553.9	1490	96.0	0.90	2019.0	2.2	6.9	2.2	101	2130
同步轉速1000r/min
yb2-90S-6	0.75	2.0	934	78.9	0.72	7.7	2.1	5.8	2.0	57	42
yb2-90L-6	1.1	2.8	945	81.0	0.73	11.1	2.1	5.9	2.0	57	44
yb2-100L-6	1.5	3.7	945	82.5	0.74	15.2	2.1	6.0	2.0	61	49
yb2-112M-6	2.2	5.4	960	84.3	0.74	21.9	2.1	6.0	2.0	65	69
yb2-132S-6	3	7.2	964	85.6	0.74	29.7	2.0	6.2	2.0	69	83
yb2-132M1-6	4	9.5	965	86.8	0.74	39.6	2.0	6.8	2.0	69	91
yb2-132M2-6	5.5	12.7	965	88.0	0.75	54.4	2.0	7.1	2.0	69	99
yb2-160M-6	7.5	16.4	970	89.1	0.78	73.8	2.1	6.7	2.0	73	133
yb2-160L-6	11	23.4	970	90.3	0.79	108.3	2.1	6.9	2.0	73	154
yb2-180L-6	15	30.9	975	91.2	0.81	146.9	2.0	7.2	2.0	73	239
yb2-200L1-6	18.5	37.8	980	91.7	0.81	180.3	2.1	7.2	2.0	76	240
yb2-200L2-6	22	44.2	980	92.2	0.82	214.4	2.1	7.3	2.0	76	280
yb2-225M-6	30	60.7	980	92.9	0.81	292.3	2.0	7.1	2.0	76	360
yb2-250M-6	37	71.7	980	93.3	0.84	360.6	2.1	7.1	2.0	78	470
yb2-280S-6	45	84.8	980	93.7	0.86	438.5	2.1	7.2	2.0	80	655
yb2-280M-6	55	103.3	980	94.1	0.86	536.0	2.1	7.2	2.0	80	725
yb2-315S-6	75	141.7	985	94.6	0.85	727.2	2.0	6.7	2.0	85	930
yb2-315M-6	90	171.5	985	94.9	0.84	872.6	2.0	6.7	2.0	85	1060
yb2-315L1-6	110	206.8	985	95.1	0.85	1066.5	2.0	6.7	2.0	85	1130
yb2-315L2-6	132	244.5	985	95.4	0.86	1279.8	2.0	6.7	2.0	85	1215
yb2-355S-6	160	292.3	990	95.6	0.87	1543.4	2.0	6.7	2.0	92	1940
yb2-355M2-6	200	364.6	990	95.8	0.87	1929.3	2.0	6.7	2.0	92	2070
yb2-355L-6	250	455.7	990	95.8	0.87	2411.6	2.0	6.7	2.0	92	2340

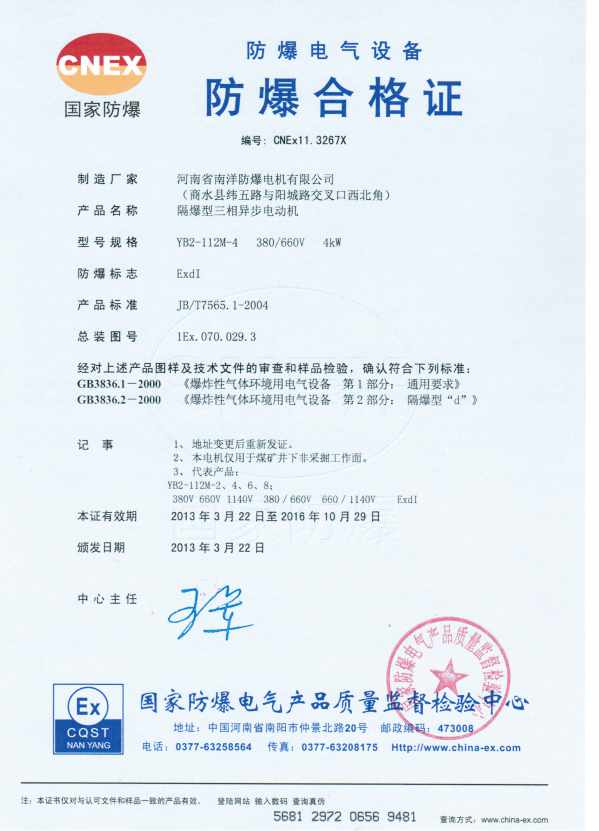

YB2防爆合格證

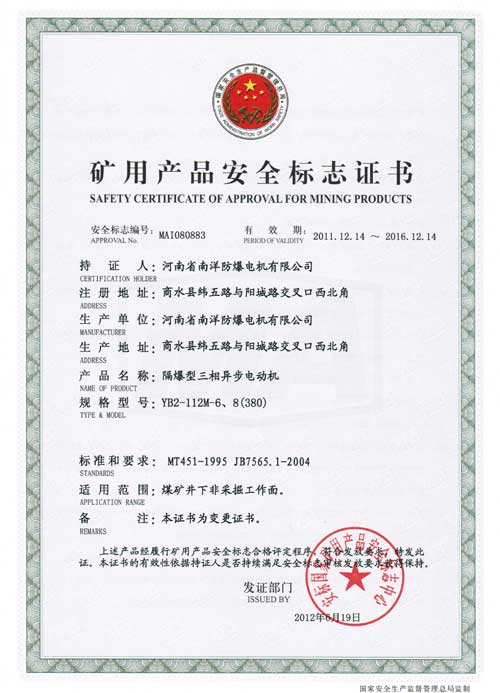

YB2煤安證

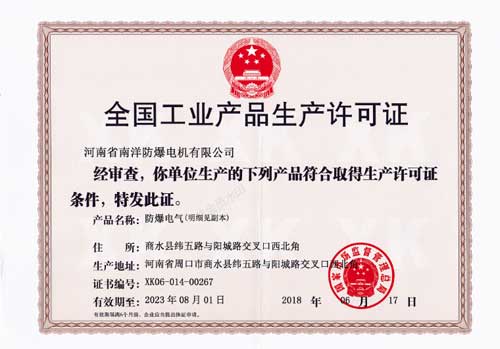

生產許可證
