YBS(DSB)輸送機用防爆電機

生產廠家:河南省南洋防爆電機有限公司瀏覽量:已有人關注

YBS(DSB)輸送機用隔爆型三相異步電動機

YBS系列輸送機用隔爆型三相異步電動機是為煤礦井下采掘工作面機械設計用電動機,機座由鋼板焊接成形,風罩,接線盒,絕緣結構采取加強措施,電氣性能,安裝尺寸,額定功率等均勻與YB2電動機相同.本系列電動機的防爆性能符合GB3836.12000<<爆炸性氣體環境用電氣設備第1部分:通用要求>>和GB3836.2-2000<<爆炸性氣體環境用電氣設備第2部分:隔爆型"d">>標準的規格,制成隔爆型Exd I,適用煤礦井下采掘工作面.

一、YBS系列輸送機用防爆電機概述

根據使用要求，制成隔爆型”ｄI”防爆性能符合GB3836.1《爆炸性環境用防爆電氣設備通用要求》和GB3836.2《爆炸性環境用防爆電氣設備隔爆性電氣設備d》的規定，適用于煤礦井下含有甲烷或煤塵爆炸危險的場所作驅動輸送機之用。

二、YBS系列輸送機用防爆電機其它參數

1)主體外殼防護等級為IP44,接線盒防護等級為IP54。

2)冷卻方式為IC411。

3)結構及安裝方式為IMB3、IMB5、IMB10。

4)額定工作方式為S1。

5)額定功率為50Hz。

6)額定電壓為380V/660V、660V/1140V。

7)絕緣等級為F級。

三、YBS系列輸送機用防爆電機安裝及外形尺寸

機座無底座，端蓋有凸緣

安裝及外形尺寸

機座無底腳，端蓋無凸緣

四、輸送機用防爆電機型號說明

D S B- 40 – 4

D:特種電機

S:輸送機用

B:隔爆型

-40:功率

-4:極數。

五、YBS系列輸送機用防爆電機適用設備

煤礦中的刮板運輸機，帶式輸送機，轉載機，破碎機。

YBS(DSB)輸送機防爆電機技術參數表

型號		極數	額定功率(KW)	額定電壓(V)	額定電流(A)	額定頻率(Hz)	接法	絕緣等級	工作定額	防護等級
YBS	15	4	15	380/660 660/1140	30.3/17.4 17.4/10	50	△/Y	F	SI	IP55
	17	4	17	380/660 660/1140	33.7/19.4 19.4/11.2	50	△/Y	F	SI	IP55
	18.5	4	18.5	380/660 660/1140	36.7/21.2 21.2/12.2	50	△/Y	F	SI	IP55
	22	4	22	380/660 660/1140	43.4/25 25/14.4	50	△/Y	F	SI	IP55
	30	4	30	380/660 660/1140	58.1/33.8 33.8/19.5	50	△/Y	F	SI	IP55
	40	4	40	380/660 660/1140	76.3/44 44/25.4	50	△/Y	F	SI	IP55
	55	4	55	380/660 660/1140	103.3/59.6 59.6/34.3	50	△/Y	F	SI	IP55

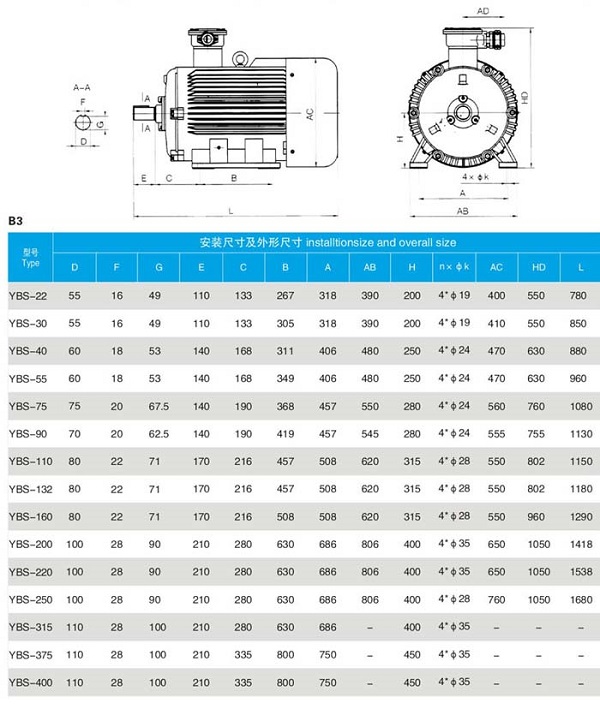

YBS(DSB)輸送機防爆電機安裝方式B3

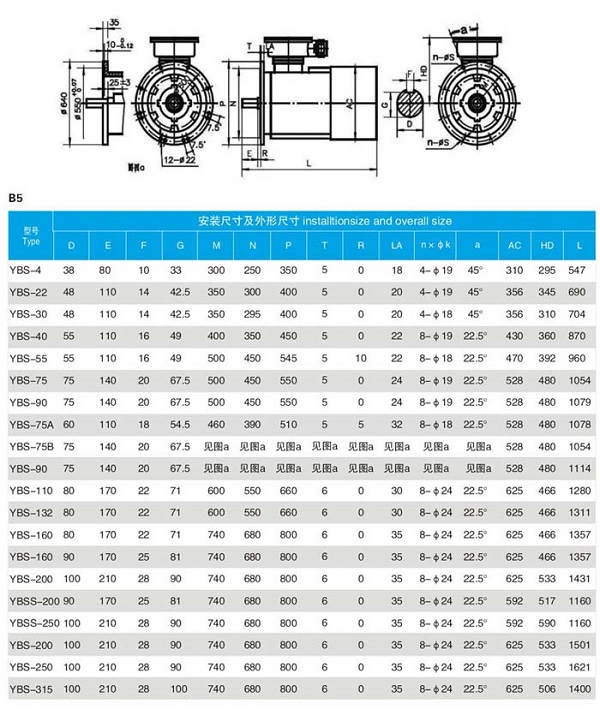

YBS(DSB)輸送機防爆電機安裝方式B5

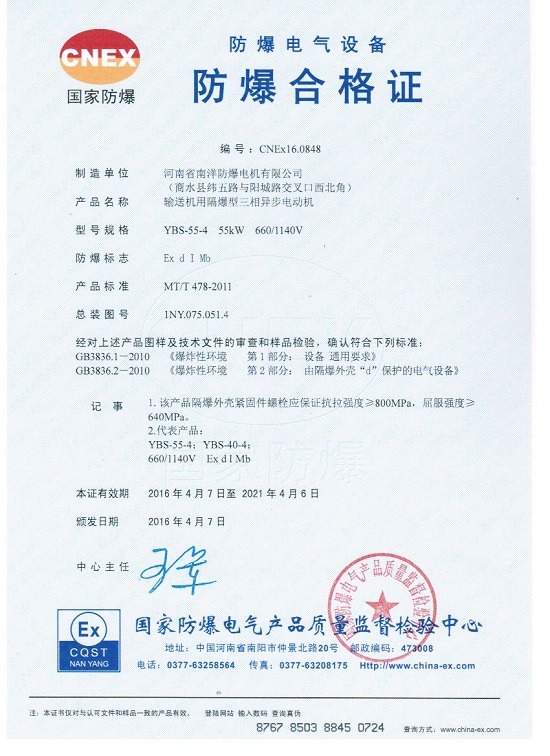

YBS(DSB)輸送機防爆電機防爆合格證

六、輸送機用防爆電機訂貨須知

1、本樣本僅供用戶選型用，具體數據容有變動。

2、訂貨時請注明電動機型號、功率、同步轉速、額定電壓、額定頻率、調頻范圍、安裝結構型式、防爆標志、防護等級、接線盒進線方式等。

3、對電動機的調頻范圍、防護等級、軸承注排油結構有特殊要求時，須在訂貨合同上注明，無注明者均按上述有關條款的規定供貨。

4、訂貨時請注明電動機型號、功率、極數、電壓、額定頻率、變頻范圍、隔爆標志、安裝結構形式、防護等級、絕緣等級，如需型號：

5、本樣本僅供用戶選型使用，具體數據容有變動對絞車用防爆電機有其它特殊要求時，請?jiān)谟嗀浐贤凶⒚鳌?/span>
